تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية: | OTS | الكلمات الدالة: | آلة اختبار تأثير شاربي وإيزود |
|---|---|---|---|
| نطاق قياس الزاوية:: | 0-360 درجة | القرار الزاوي:: | ≤0.06 درجة |
| وزن المضيف (كجم): | 520 | المحرك الرئيسي:: | 550 واط |
| سمك شفرة التأثير:: | 16 ملم | حامل عينة دعم زاوية السطح:: | 11 درجة |
| تسليط الضوء: | معدات اختبار تأثير Charpy و Izod,معدات اختبار التأثير 550 واط,550 واط Charpy واختبار تأثير Izod |
||
نطاق قياس زاوية آلة اختبار تأثير شاربي وإيزود: 0-360 درجة

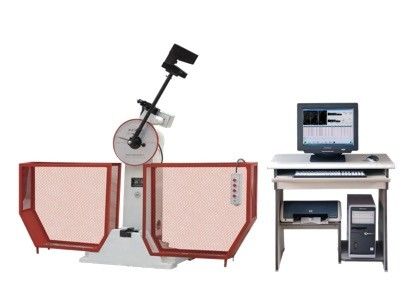

تستخدم آلة اختبار تأثير البندول لشاشة الكمبيوتر من سلسلة XB-OTS-W بشكل أساسي لتحديد القدرة المضادة للتأثير للمواد المعدنية تحت الحمل الديناميكي.تنفيذ وظائف المقاصة الصفرية والعودة التلقائية ، والتقاط قيمة الطاقة الصادمة المفقودة ودورة البندول عن طريق الإعداد باستخدام برنامج كمبيوتر ، ويمكن مراقبة النتائج وتخزينها وطباعتها.صندوق التحكم أو التحكم في برنامج الكمبيوتر هو طريقة تشغيل بديلة.تم اعتماد آلة اختبار تأثير سلسلة XB-OTS-W من قبل العديد من المعاهد وشركات التكنولوجيا الفائقة
الاستخدام والخصائص
يتم استخدام المعدات لتحديد أداء مقاومة الصدمات للمواد المعدنية تحت الأحمال الديناميكية ، من أجل تحديد طبيعة المادة تحت الحمل الديناميكي.اختلاف الاستخدام بين الطاقة الكامنة قبل التأثير والطاقة المتبقية بعد التأثير المعروض في الاتصال الهاتفي على الطريق ، للحصول على عينة الطاقة استيعابها.بمطرقة بندولية واحدة 250 ج ، مع المقطع العرضي للعينة (10 * 10) مم.
يمكن أن يؤدي التشغيل باستخدام التحكم شبه التلقائي ، والتشغيل المريح ، وكفاءة العمل العالية ، واستخدام الطاقة الفائضة إلى رفع البندول تلقائيًا ، ويمكن أن يجسد تفوقه أثناء اختبار التأثير المستمر.
المواصفات الفنية الرئيسية:
| مواصفات | XB-OTS-250W |
| طاقة التأثير (J) | 250J |
| نطاق مقياس الطلب وقيمة القسمة: | نطاق الطاقة: 0-250J قيم فهرسة كل شعرية صغيرة: 2.5J |
| عزم البندول: | 0-250 جول م = 133.9746 نيوتن متر |
| سرعة التأثير (م / ث) | 5.4 |
| زاوية مرتفعة | 150 درجة |
| الامتداد القياسي (مم) | 40 |
| المسافة بين مركز دوران البندول ومركز العينة (مم) | 800 |
| زاوية مستديرة من الفكين (مم) | R1.0-1.5 (1 مم أمر خاص) |
| زاوية مستديرة من حافة الضرب (مم) | R2.0-2.5 (8 مم أمر خاص) |
| حجم العينة: (مم) | 10 × 10 (7.5 أو 5) * 55 |
| الأبعاد الكلية (الطول * العرض * الارتفاع) | 2230 × 640 × 1480 مم |
| تأثير زاوية الشفرة: | 30 درجة |
| حامل عينة دعم زاوية السطح: | 11 درجة |
| سمك شفرة التأثير: | 16 ملم |
| نطاق قياس الزاوية: | 0-360 درجة |
| القرار الزاوي: | ≤0.06 درجة |
| وزن المضيف (كجم) | 520 |
| مزود الطاقة: | ثلاث مراحل أربع أسلاك 380V 50Hz 700W |
| المحرك الرئيسي: | 550 واط |
| عرض | شاشة كمبيوتر |
ظروف العمل:
(1) داخل درجة حرارة الغرفة 20 درجة مئوية ± 5 درجة مئوية ؛
(2) الرطوبة النسبية لا تزيد عن 85٪ ؛
(3) الوسط المحيط غير القابل للتآكل ، لا اهتزاز ، لا قوي
بيئة التداخل الكهرومغناطيسي ؛
(4) مثبتة على أساس خرساني بسمك لا يقل عن 200 مم أو ثابت على أساس أكثر من 1400 كجم ؛
معيار التفتيش:
GB / T 3808-2002 "التحقق من آلات اختبار الصدمات من نوع البندول" ؛
J JG145-2007 "آلة اختبار الصدمات من نوع البندول".
طريقة اختبار:
GB / T 229-2007 "اختبار تأثير الشق للمواد المعدنية" ؛
ASTM E23-02a "طرق الاختبار القياسية لاختبار تأثير القضبان المحززة للمواد المعدنية"
(يمكن أن يفي بالمعيار أثناء تجهيزه بالبندول القياسي الأمريكي) ؛
ISO 148.1-2009 "المواد المعدنية - اختبار تأثير شاربي بندول الجزء 1: طريقة الاختبار"
ISO 148-2: 2008 "المواد المعدنية - اختبار تأثير شاربي البندول - الجزء 2: التحقق من آلات الاختبار".
ISO 148.3-2008 "المواد المعدنية - اختبار تأثير شاربي البندول الجزء 3: التحضير و
توصيف قطع اختبار Charpy V-notch للتحقق غير المباشر من آلات تأثير البندول "
ISO R83 "اختبار شاربي الصلب (تشاربي) (اختبار تأثير الدرجة U للمواد المعدنية)"
