فحوى الجيب: | 600kgf | قوة الدفع: | 1200kgf |
---|---|---|---|
النطاق الترددي: | 5 ~ 2000Hz | استمرار النزوح: | 51 مم |
سرعة أقصى: | 2m/s | أقصى تسارع: | 981m / S2 |
تحميل أقصى: | 120KG | ||
تسليط الضوء: | معدات اختبار شاكر,معدات مختبر الاهتزاز |

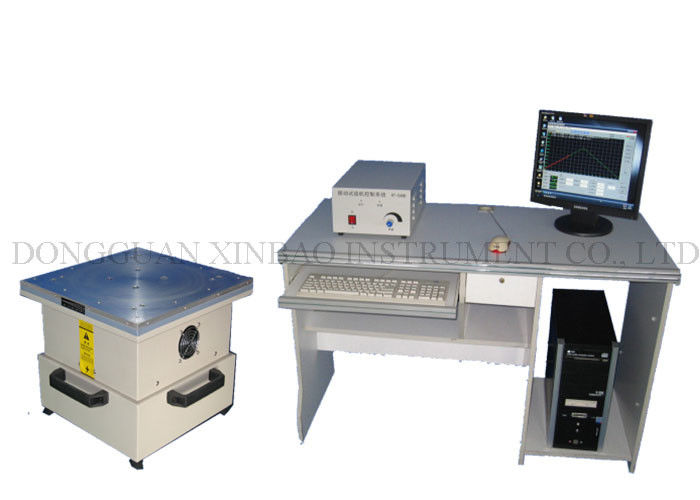

آلة اختبار الاهتزاز الكهروديناميكي مصممة بشكل جيد الهيكل العظمي دائرة ديناميكية
الوضعية:
نحن الشركة المصنعة لاختبار الاهتزاز عالي التردد الكهروديناميكي ، سلسلة منتجات شاكر الكهروديناميكية ، اعتمدت "هيكل الدائرة المغناطيسية المزدوجة" ، "دوائر حركة الهيكل العظمي الذاتي" ، "الدعم المحمول جواً" و "المحامل الدوارة والتوجيه الخطي" ، "عزل مرتكز الدوران" 'التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة ، يمكن أن تكتمل في اختبار الاهتزاز الجيبي ثلاثي المحاور X ، Y ، Z واختبارات الاهتزاز العشوائي عريض النطاق ، على أن تستكمل بالنبض الكلاسيكي (نصف جيب ، شبه منحرف ، موجة سن المنشار). اختبار الطيف. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
اختبار الاهتزاز 3 محاور نظام الاهتزاز الكهروديناميكي / جدول الاهتزاز
1. هيكل عظمي دائري مصمم جيدًا ، مع تردد صدى محوري أعلى.
2. الدائرة المغناطيسية اثنين ، انخفاض تدفق التدفق المغناطيسي ، هيكل مدمج وعقلاني.
3. الرول رود محامل الاتجاه مستقيم وموجه نحو توجه الجسم صلابة التوجه ، غريب الأطوار الحمولة.
4. أساس العزلة مرتكز للاستخدام الهرمون ، وتركيب راحة المحمول.
5. التكنولوجيا المتقدمة تتحرك في جميع أنحاء النظام لضمان أن الدائرة الديناميكية للموثوقية العالية.
6. تصميم قناة جديدة وتعزيز تأثير التبريد.
7. صلابة ثابتة ، صلابة ديناميكية من تحمل بالون صغير ، رفع قدرة الجدول الاهتزاز ، وتحسين أداء التردد المنخفض.
معلمات أداء النظام
طاولة الاهتزاز | ||
فحوى الجيب | 600kgf | |
التوجه العشوائي | 600kgf | |
قوة الدفع | 1200kgf | |
نطاق الترددات | 5 ~ 2000Hz | |
استمرار النزوح | 51mm | |
تأثير النزوح | 51mm | |
السرعة القصوى | 2M / S | |
أقصى تسارع | 981m / S2 | |
تتحرك قطرها لفائف | Φ150mm | |
السماح لحظة غريب الأطوار | > 190N.m | |
تحميل نقطة اتصال | 6 piont | |
الكتلة المكافئة للأجزاء المتحركة | 6KG | |
حجم المسمار كونترتوب (قياسي) | M8 | |
الجدول تخطيط المسمار (القطر ، محيط) | 8 على Φ100mm ، 8 على Φ ، 200mm. | |
تردد العزلة المحورية | <3HZ | |
اقصى حموله | 120 كيلوجرام (طلب العملاء 45 كيلوجرام) | |
تسرب التدفق المغناطيسي | <1MT | |
الأبعاد (بدون التعبئة) (L × W × H) | 1600mm × 985mm × 850MM | |
الاهتزاز الجدول الوزن | 1850kg | |
خرج مكبر للصوت | 8kVA | |
SNR | > 65DB | |
حماية النظام | يحتوي مضخم الطاقة بالكامل على: الجهد الزائد للشبكة ، مرحلة شبكة الجهد المنخفض ، الفشل المنطقي ، حماية وحدة الطاقة ، درجة حرارة وحدة الطاقة ، التيار الزائد الناتج ، الجهد الزائد الناتج ، وحدة الطاقة ، وحدات الإزاحة ، وحدات درجة حرارة الجسم ، الربط الخارجي ، إلخ. دائرة الحماية ، عندما أي خطأ يحدث ، وإيقاف الانتاج والصوت والإنذار الضوء. بالإضافة إلى الحماية المذكورة أعلاه ، لديها أيضًا وظيفة حماية وقيم RMS لحماية التسامح ، وأجهزة إيقاف الطوارئ ، مثل تحسين التشغيل. | |
الجهد الناتج تقييمه | 120Vrms | |
كفاءة مكبر للصوت | > 95٪ | |
معجب | ||
قوة | 0.75KW | |
تدفق الهواء | 0.3m3 / ثانية | |
قطر القناة | 120MM | |
الضغط | 0.048kgf / CM2 | |
جدول تمديد العمودي | ||
حجم الجدول | 600MM × 600MM | |
الكتلة المكافئة | 23KG | |
التردد العلوي | 2000Hz | |
مواد كونترتوب | الألومنيوم | |
الشريحة الأفقية | ||
حجم الجدول | 600MM × 600MM | |
سماكة | 30mm و | |
كونترتوب الوزن | 36kg | |
تكرر | 2000Hz | |
تحمل عدد | 1 | |
تحمل الوزن | 0.58KG | |
وزن الموصل | 1.4KG | |
اقصى حموله | 300KG | |
مواد كونترتوب | الألومنيوم |
اهتزاز تحكم | |
أدخل عدد القنوات | 2 قنوات الجهد ، 2 قنوات الشحن |
عدد قنوات الإخراج | 1 إخراج محرك ، 1 إخراج COLA |
القرار | محول رقمي إلى تمثيلي 24 بت (DAC / ADC) |
فلتر تنعيم | مرشح ضد التعرجات التماثلية بالإضافة إلى مرشح رقمي ، توهين نطاق التوقف أكبر من 160 ديسيبل / أكتوبر |
طريقة اقتران | AC التفاضلية ، AC أحادية العضوية ، DC التفاضلية ، DC أحادية العضوية ، IEPE ، TEDS (اختياري) ، تهمة |
أدخل النطاق | VP 10 VPEAK |
السيطرة على البرمجيات | تحكم الجيب ، التحكم العشوائي ، التحكم في التأثير النموذجي ، البحث الرنان والوجود |
